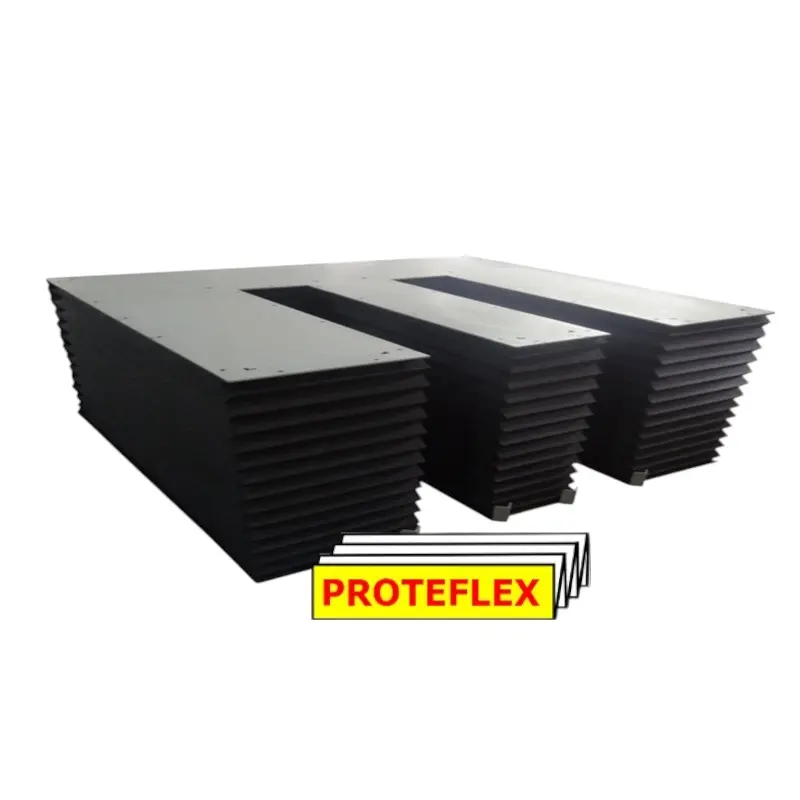

Proteção sanfonada para mesa elevatória
Proteção para cilindro, haste, fuso, junta
Proteção Tipo Rolô cortina
Proteção Tipo esteira de alumínio
Proteção sanfonada com Laminas

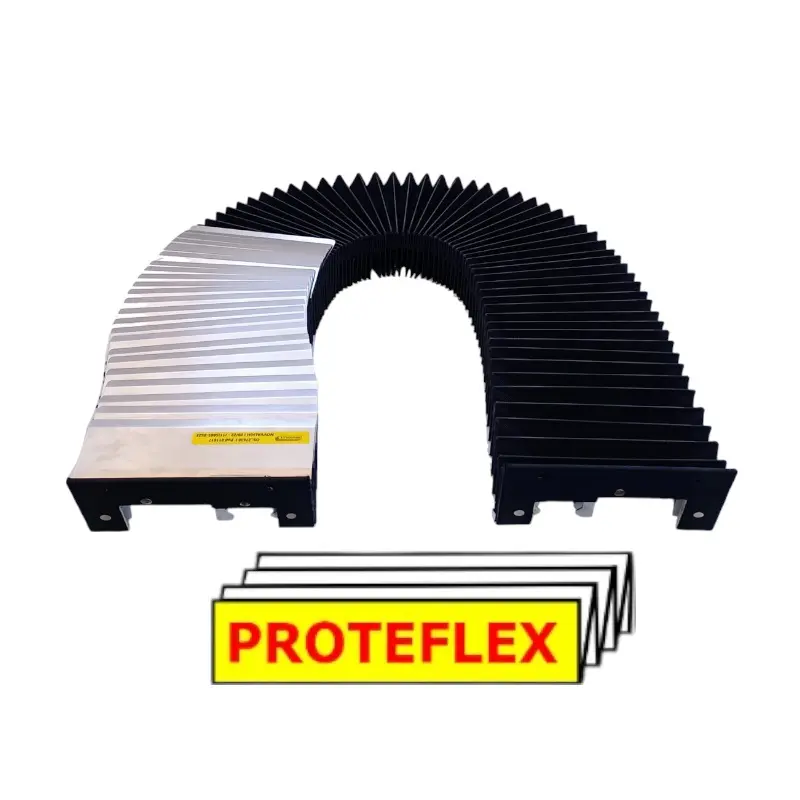

Proteção sanfonada para maquina laser
Proteção sanfonada para barramento e guia linear
Proteção Fresadoras e CNC
Sobre proteção sandonada
A proteção sanfonada é um elemento fundamental para sistemas mecânicos de alta performance, garantindo segurança, confiabilidade e maior vida útil dos equipamentos, especialmente em ambientes industriais agressivos.
A escolha adequada dos materiais, o projeto estrutural e o correto dimensionamento são essenciais para maximizar os benefícios desse tipo de proteção.

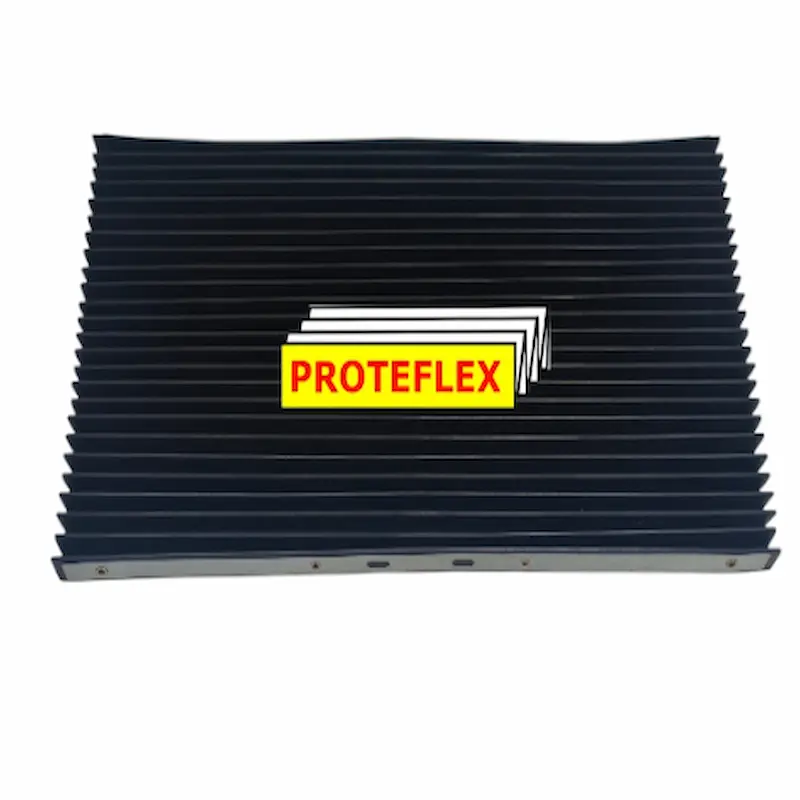

Proteção sanfonada é um dispositivo mecânico de proteção, flexível e expansível, fabricado em material dobrável (geralmente em formato de fole), projetado para proteger componentes móveis de máquinas e equipamentos industriais. Sua principal função é criar uma barreira física contra agentes externos, partículas e acidentes operacionais, sem impedir os movimentos lineares, circulares ou axiais das partes protegidas.
1. Classificação Dentro de Sistemas de Proteção MecânicaA proteção sanfonada está classificada como um sistema de proteção flexível, destinado a equipamentos que demandam proteção dinâmica durante o funcionamento, diferenciando-se das proteções rígidas (carenagens, chapas, capas) e das proteções removíveis.
2. CARACTERÍSTICAS CONSTRUTIVASEstrutura Física

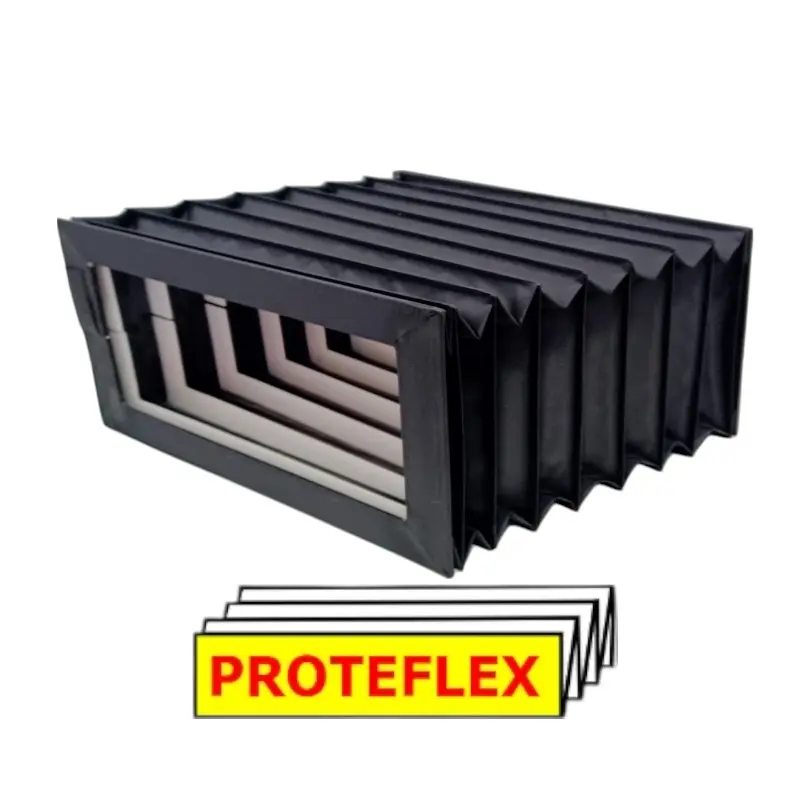

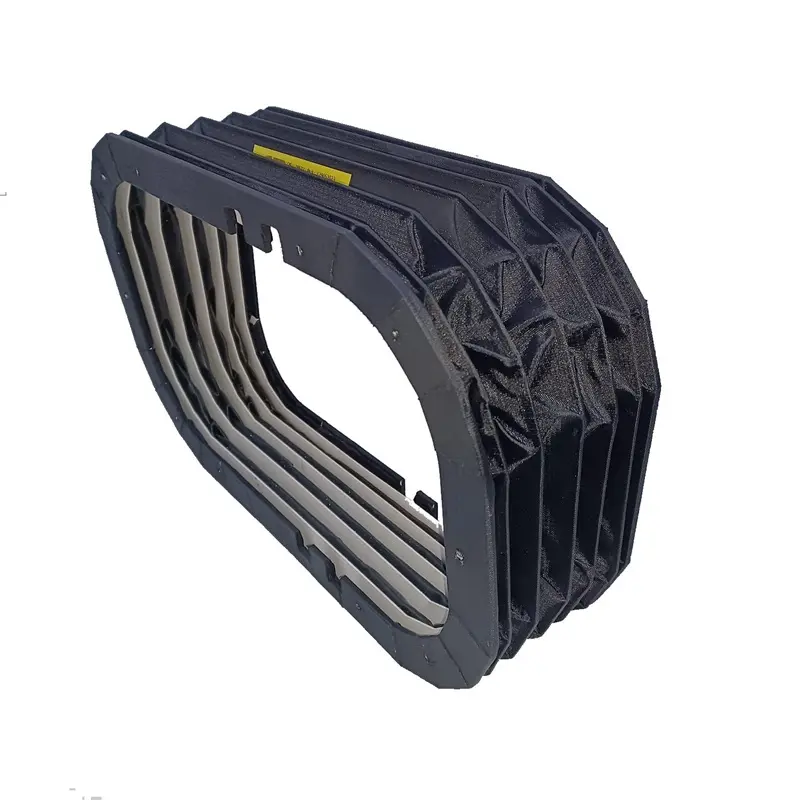

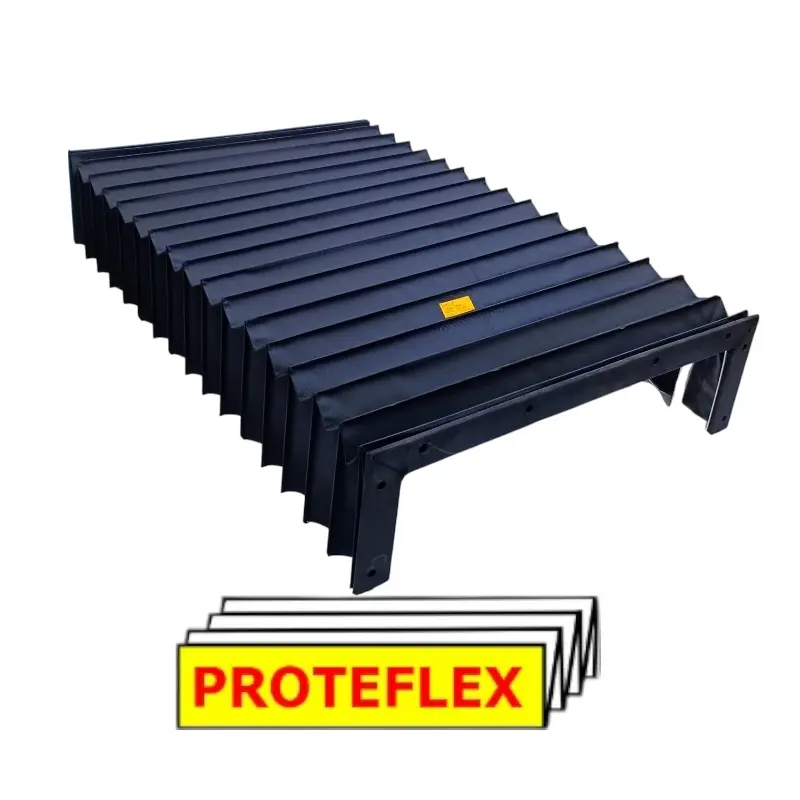

Tipicamente, a proteção sanfonada é composta por painéis ou mantas modulares interligados por dobras regulares, formando células expansíveis (“gomos”). Pode apresentar diversas seções transversais: retangular, quadrada, circular, elíptica ou customizada.
Princípios de Engenharia
Guia de Movimento: Alguns modelos contam com trilhos, hastes ou arames para manutenção da trajetória do fole.
Suporte Estrutural: A estrutura deve suportar as tensões de flexão repetitiva sem perda de forma.
Tipos de Configurações Estruturais

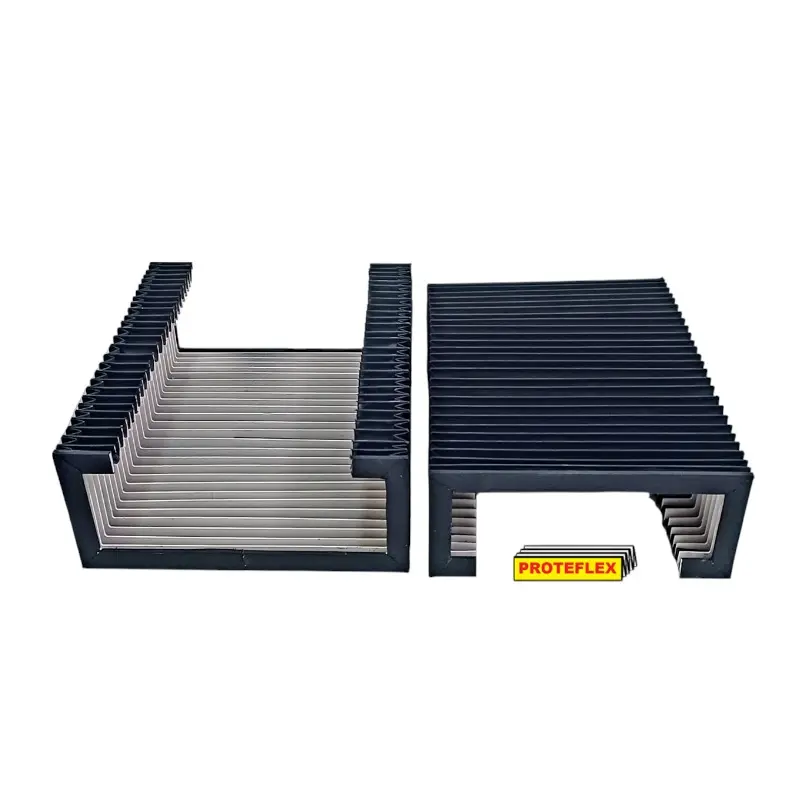

Retangular, Circular, em “U”, em “L” ou Ziguezague: Adaptadas ao formato dos equipamentos.
Fechamento Lateral ou Frontal: Dependendo do ponto de proteção desejado.
Com ou sem armação interna (anel metálico, fibra plástica): Para reforço.
Mecanismos de Flexibilidade e Expansão
As dobras funcionam como articulações, permitindo que o fole se estenda ou retraia sem esforço excessivo, absorvendo movimentos repetitivos e abrindo ou fechando conforme a necessidade operacional.
3. MATERIAISTipos de Materiais Utilizados
Tecido base de poliéster com revestimento externo em PVC.
Utilizado amplamente devido à resistência mecânica e flexibilidade.
Poliéster com revestimento em poliuretano (PU):
Apresenta boa elasticidade, ótima resistência ao contato com óleos e agentes químicos leves.
--Nylon impregnado:
Indicado para aplicações que exigem leveza e boa resistência físico-química, mas não contato intenso com agentes abrasivos.
--Tecido Anti-chama
Tecido de alta resistência térmica e mecânica, recomendado onde há calor ou risco de faíscas (indústria metalúrgica, soldagem).
Tecidos especiais com acabamento anti-chama:
Flexibilidade: Permite movimentos repetitivos sem fadiga.
Resistência química: Essencial para ambientes agressivos.
Impermeabilidade: Proteção contra líquidos e óleos.
Resistência térmica: Para altas ou baixas temperaturas.
Resistência à abrasão: Vida útil prolongada.
Comparativo Entre Diferentes Composições
Material Resistência Química Temperatura Flexibilidade Durabilidade Custo
Critérios de Seleção de Materiais
Compatibilidade com agentes químicos presentes
Temperatura de operação
Frequência e amplitude de movimento
Exigências de vedação e estanqueidade
Vida útil esperada
Custo-benefício
4. APLICAÇÕESSetores Industriais
Metalurgia e usinagem (centros de usinagem, tornos CNC)
Indústria automotiva (proteção de pistões, eixos)
Indústria de embalagens
Medicina e laboratório (proteção de equipamentos automatizados)
Indústria alimentícia (ambientes com higienização frequente)
Máquinas e Equipamentos Específicos
Máquinas de corte
Máquinas multifio
Guias lineares
Fusos de esferas
Eixos telescópicos
Esteiras transportadoras
Prensas hidráulicas
Máquinas de corte a laser ou plasma
Contextos de Uso
Ambientes com presença de cavacos, poeira, óleo ou líquidos refrigerantes
Salas limpas (clean rooms)
Movimentações lineares de precisão
Requisitos Técnicos para Implementação
Espaço disponível para expansão e recolhimento do fole
Fixação robusta nas extremidades do equipamento
Compatibilidade dimensional com os elementos protegidos
Testes de fadiga e ciclo de vida quando aplicável
5. FUNCIONALIDADESProteção Contra:
Elementos Externos
Bloqueia entrada de cavacos, poeiras, respingos de líquidos, partículas abrasivas e agentes agressivos.
Movimentações Mecânicas
Evita acidentes por contato direto, protege operadores e impede o enrosco de peças móveis.
Contaminantes
Mantém a integridade do ambiente de operação, evitando que contaminantes entrem nas partes vitais do equipamento.
Variações Dimensionais
Acomoda mudanças de posição das partes móveis (expansão/retração) sem perda de vedação.

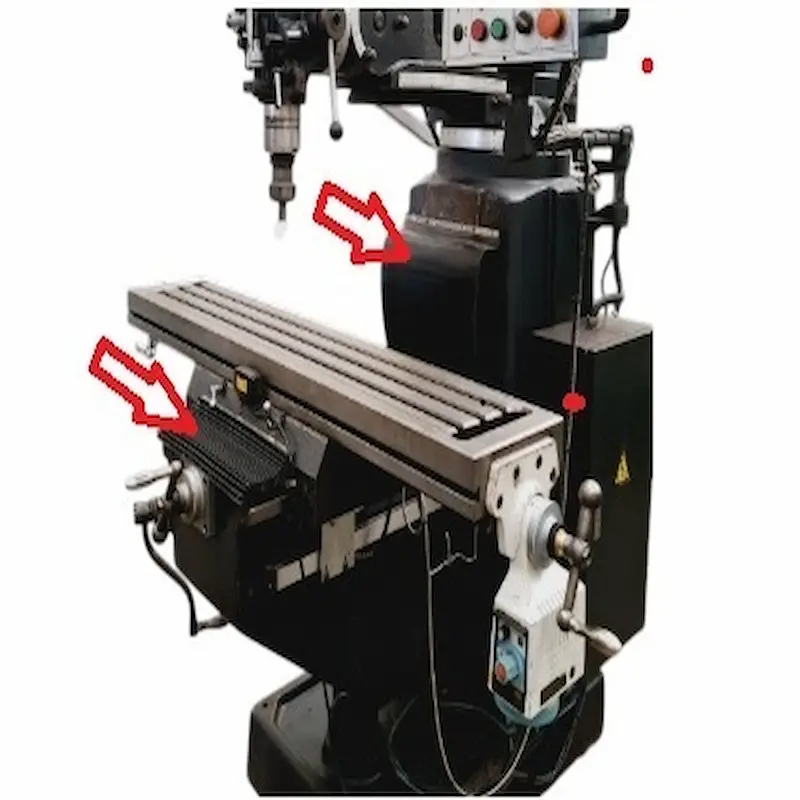

Exemplo Prático: Em um centro de usinagem CNC, a proteção sanfonada evita que cavacos metálicos entrem nas guias lineares, prevenindo desgaste prematuro e travamentos.
6. CRITÉRIOS TÉCNICOSResistência: Deve suportar impactos leves, abrasão e contato físico recorrente sem perda estrutural.
Durabilidade: Projetada para ciclos repetitivos ao longo de milhares/milhões de operações.
Flexibilidade: Facilita expansão/retração rápida, acompanhando o movimento do equipamento.
Vedação: Nível adequado de impermeabilidade a partículas sólidas e líquidos, conforme exigência da aplicação.
Compatibilidade: Deve resistir às condições ambientais do local de instalação (umidade, temperaturas extremas, agentes químicos ou raios UV).
Referências Industriais e Padrões
ABNT NBR ISO 23125: Segurança em máquinas-ferramenta – Torneamento e centros de torneamento
Normas internacionais ISO/EN para segurança de máquinas (Ex.: ISO 13857:2019)

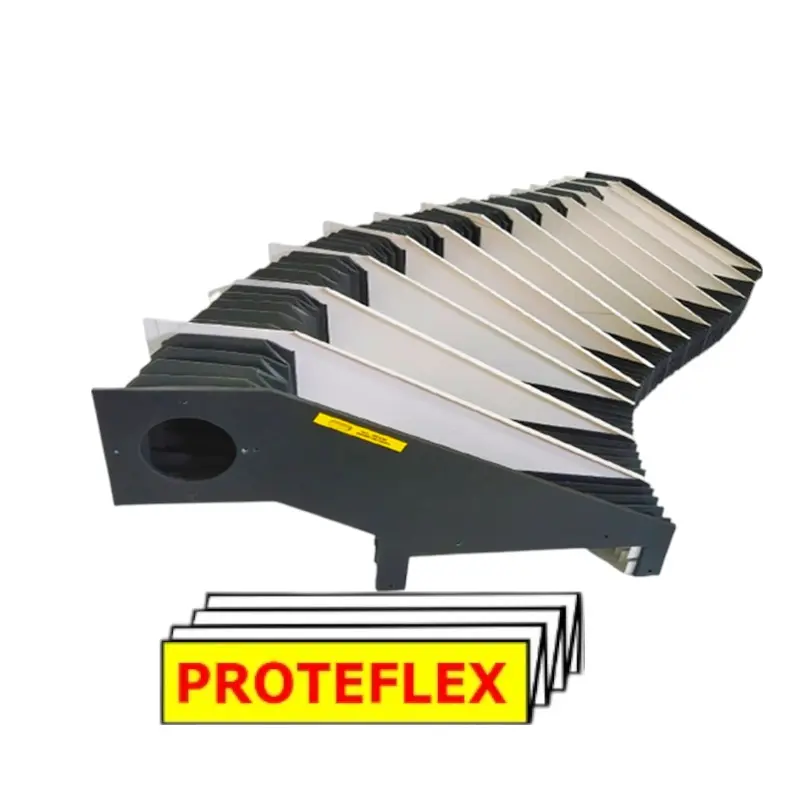

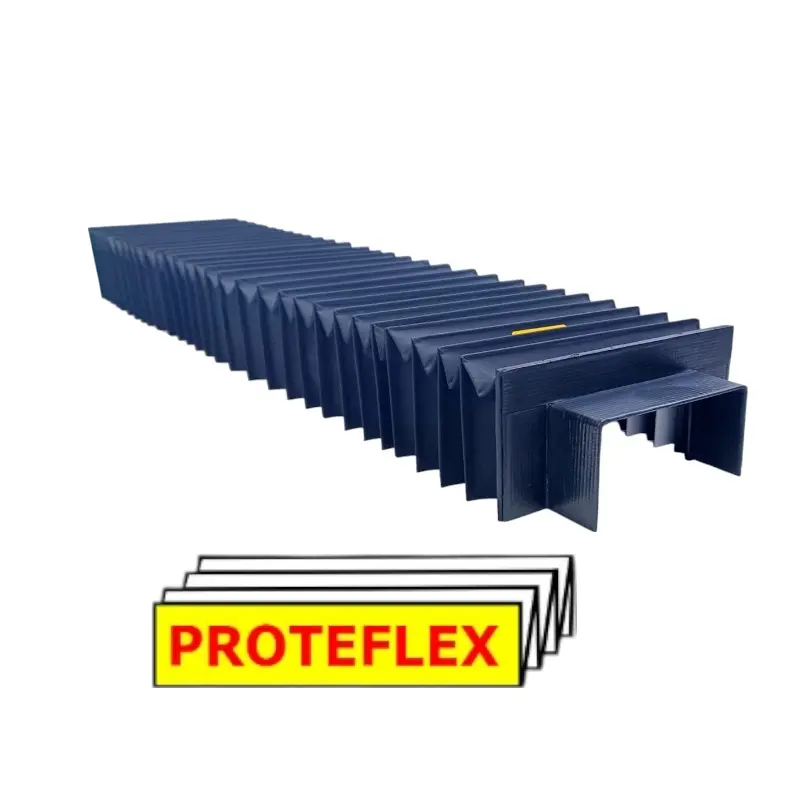

Proteção sanfonada para maquina laser, sanfona para guia linear , fusos e hastes de cilindro, cremalheira, barramento retificado.
Proteção sanfonada para mesa elevatória ou plataforma elevatória.

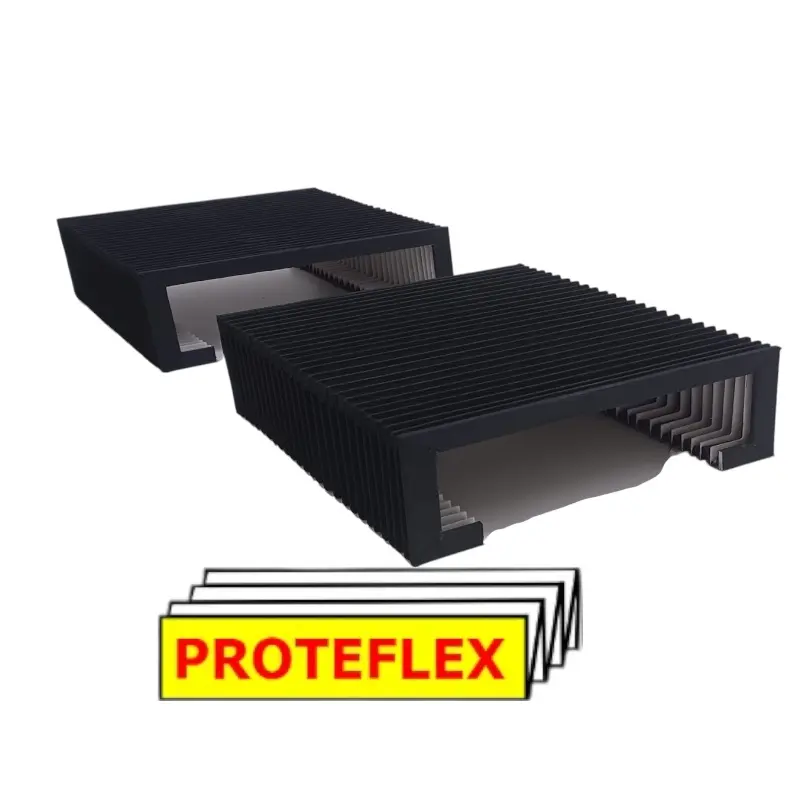

Proteção sanfonada para centro de usinagem, fresadora , mandriladora, retifica, máquina CNC.
Proteção sanfonada para dispositivo de automação, Proteção sanfonada para robô e muitos outros.

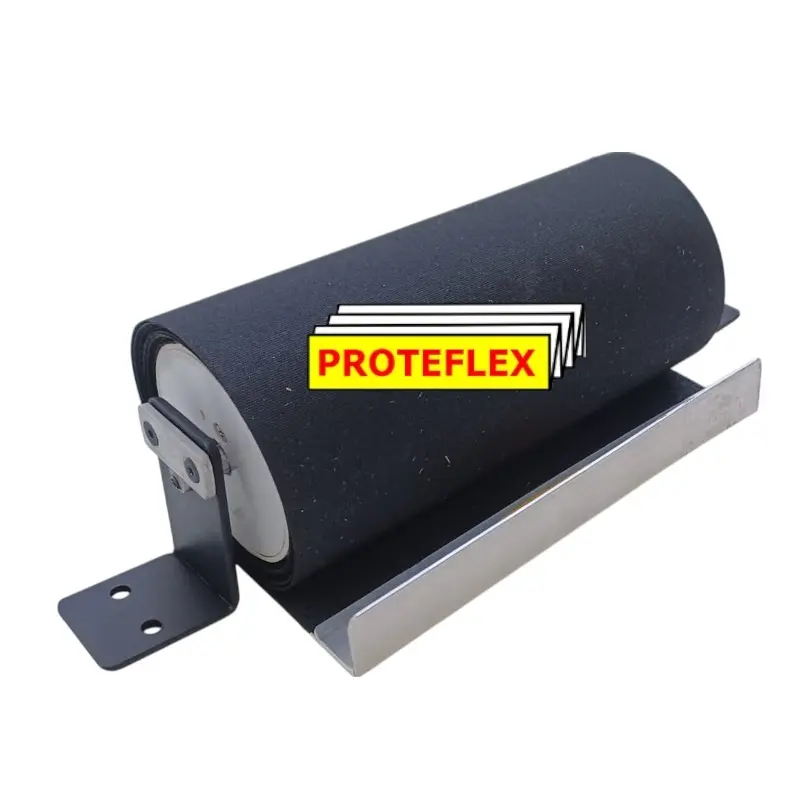

Fabricamos proteção tipo rolo.

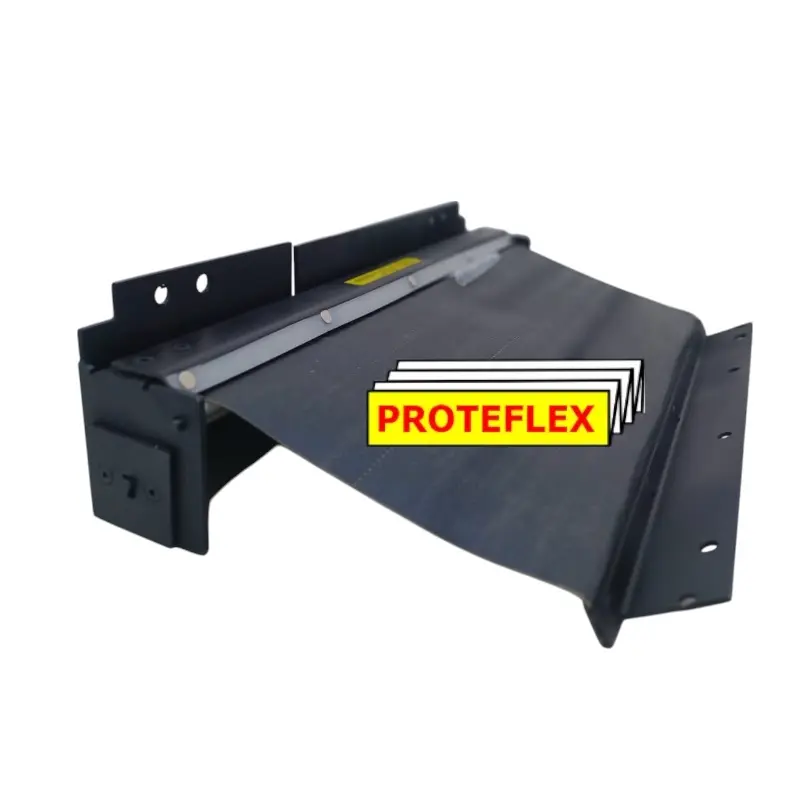

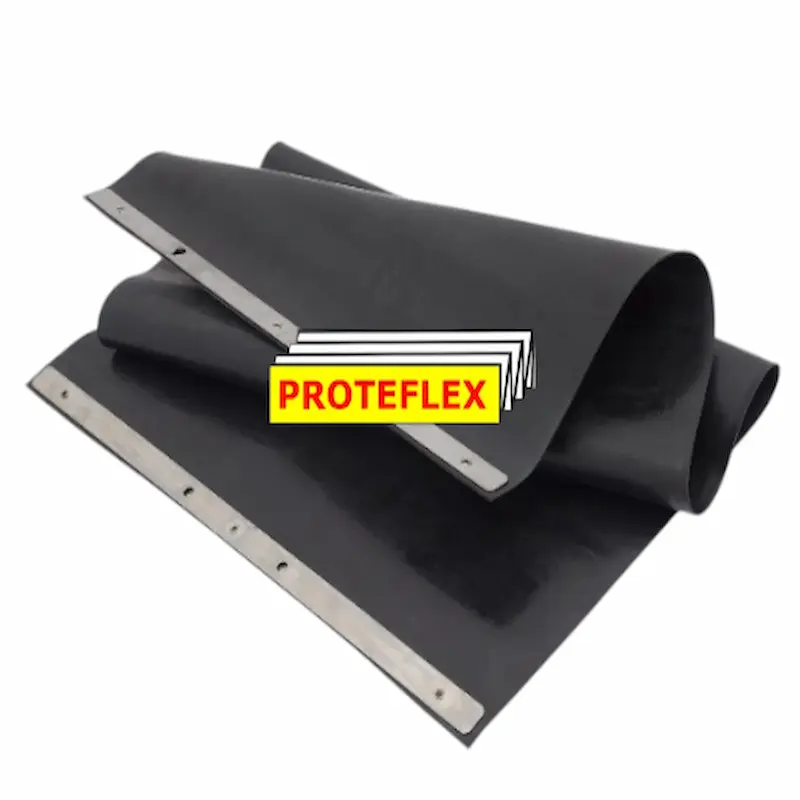

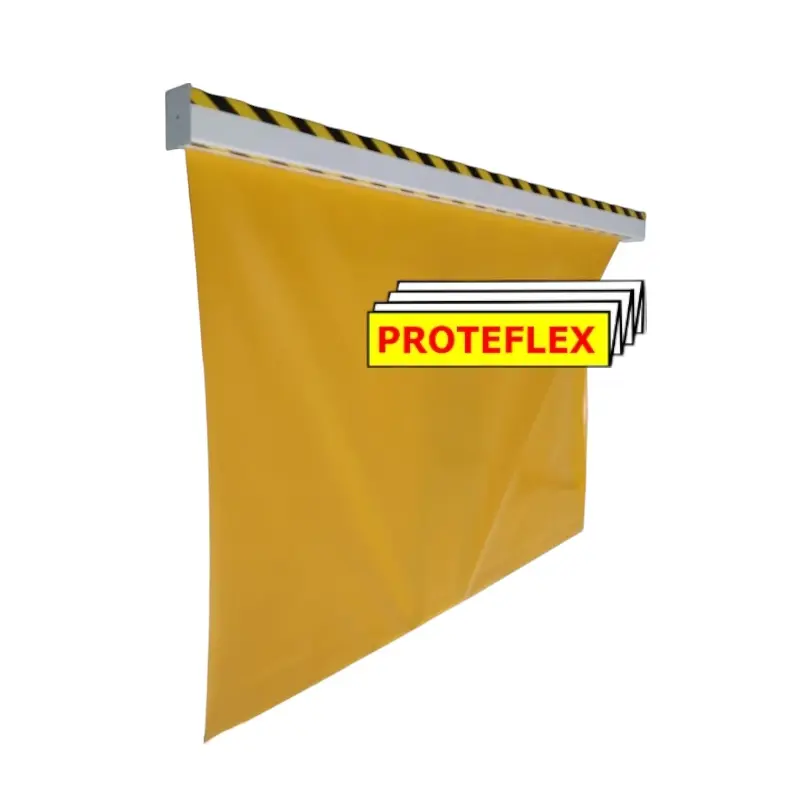

Proteção tipo Rolô cortina.

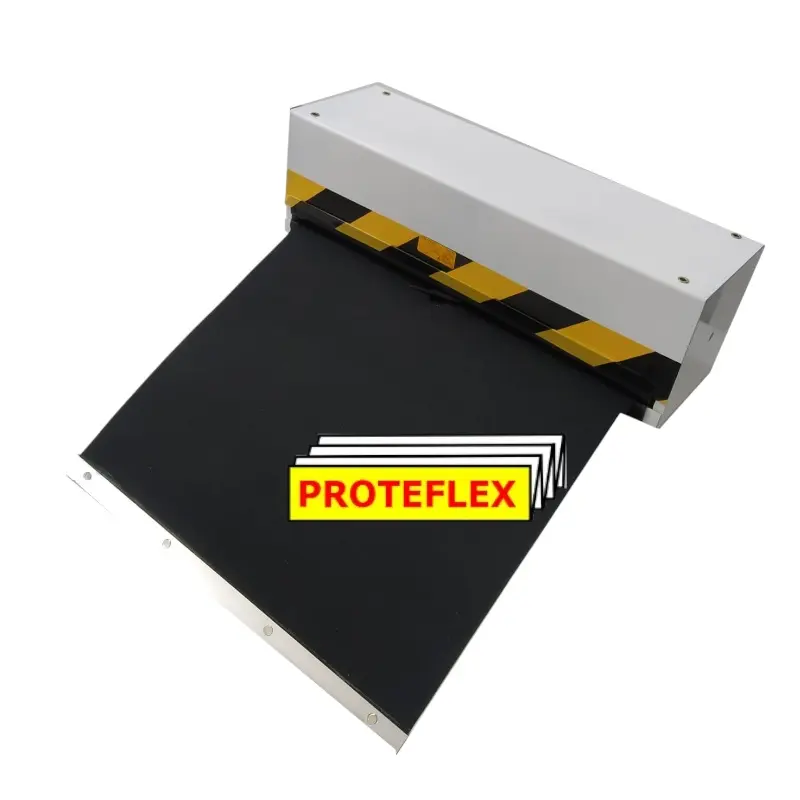

Proteção tipo Rolô cortina, com caixa.

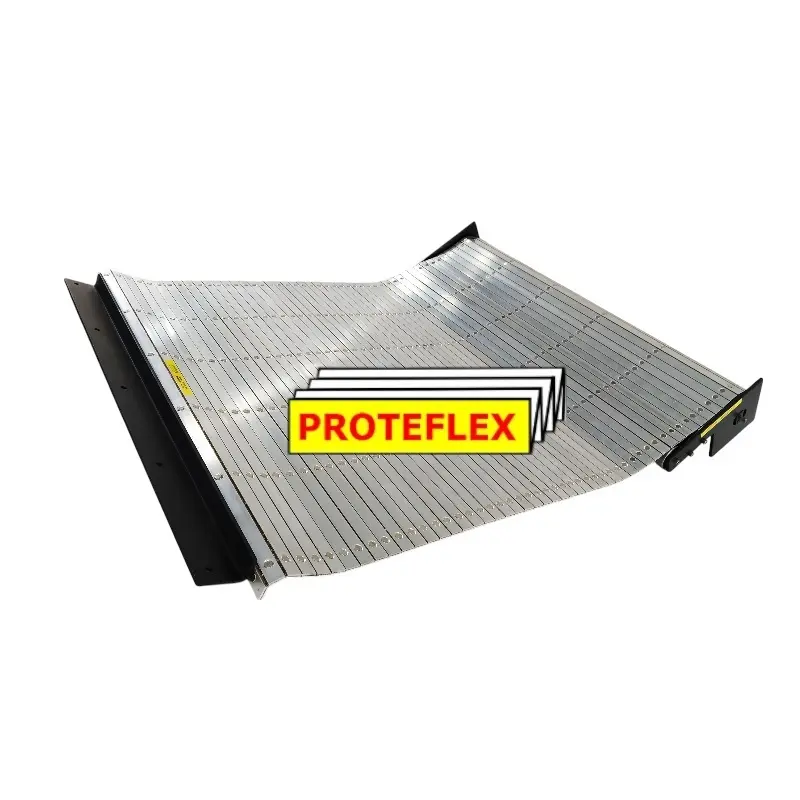

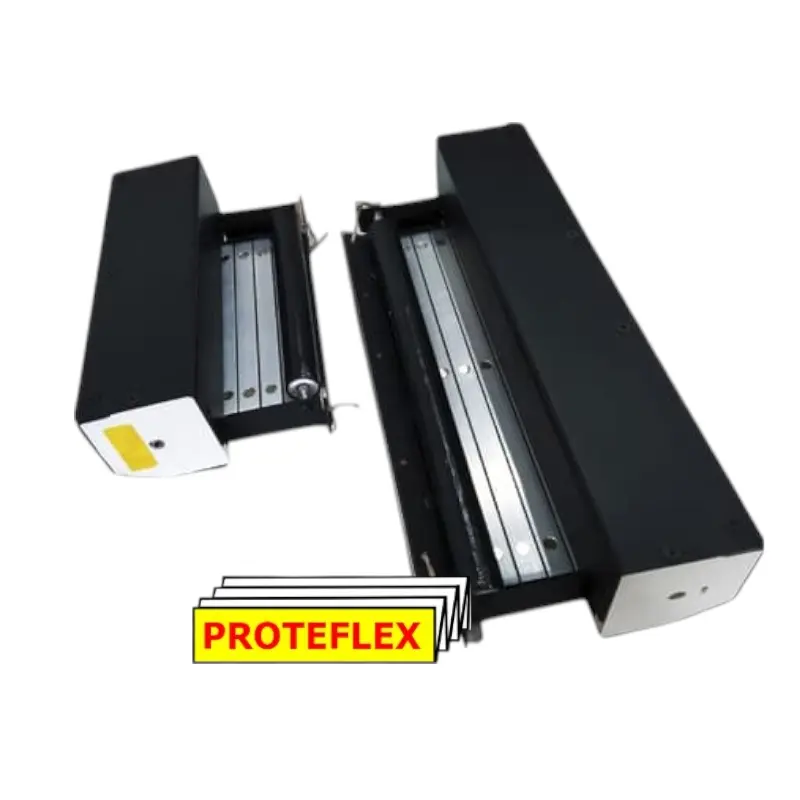

Proteção tipo Rolô cortina, com desviador e sistema retroativo.

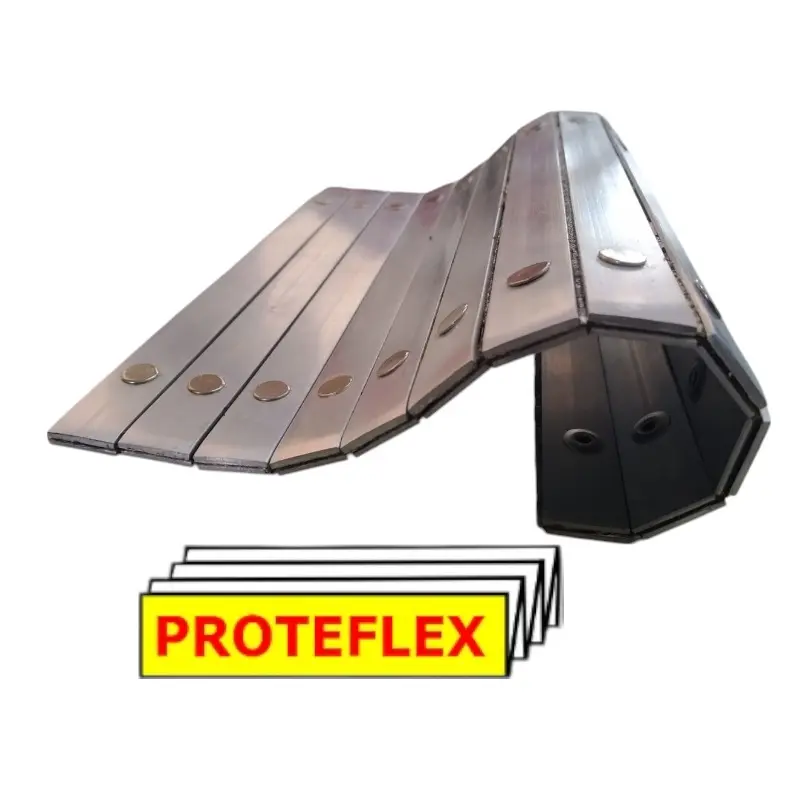

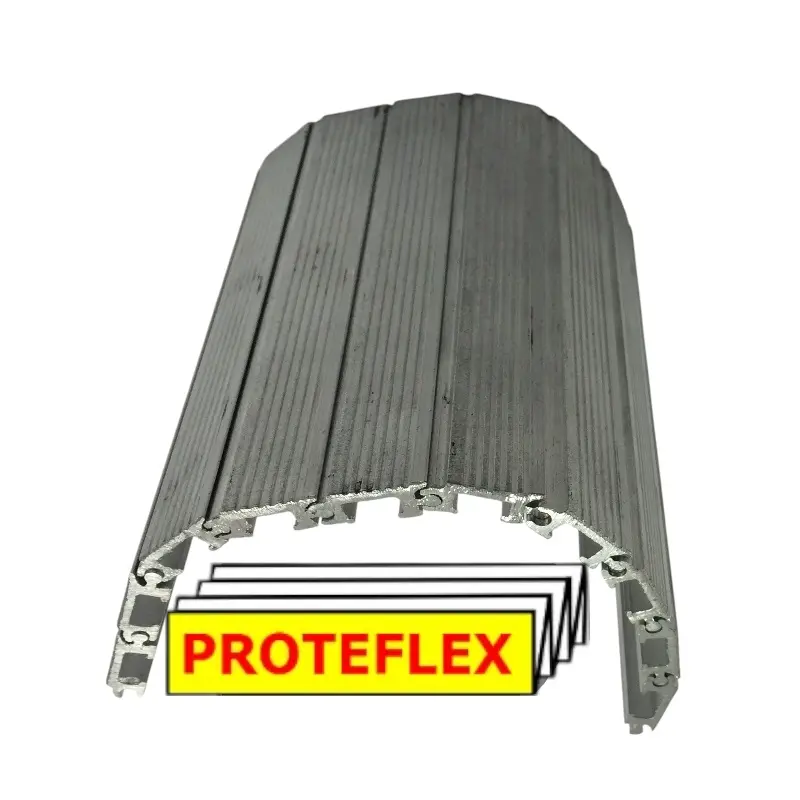

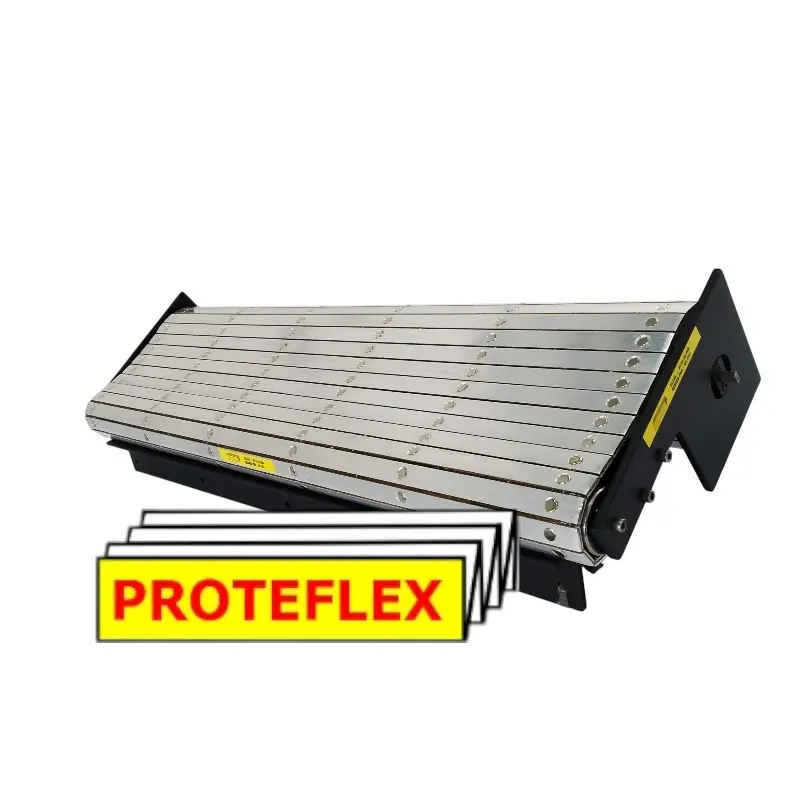

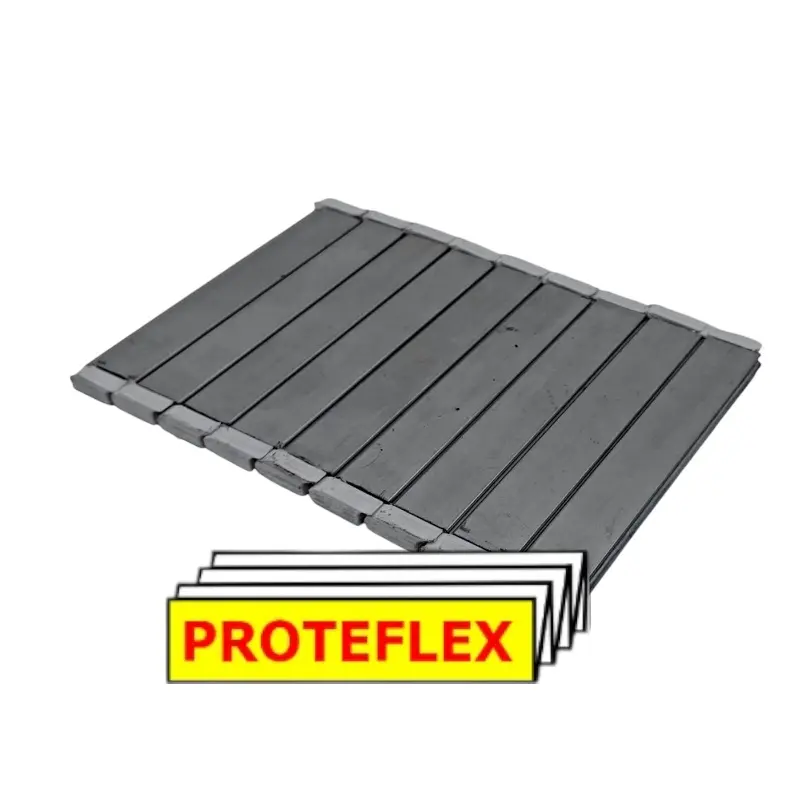

Proteção tipo esteira de Alumínio, sob medida.

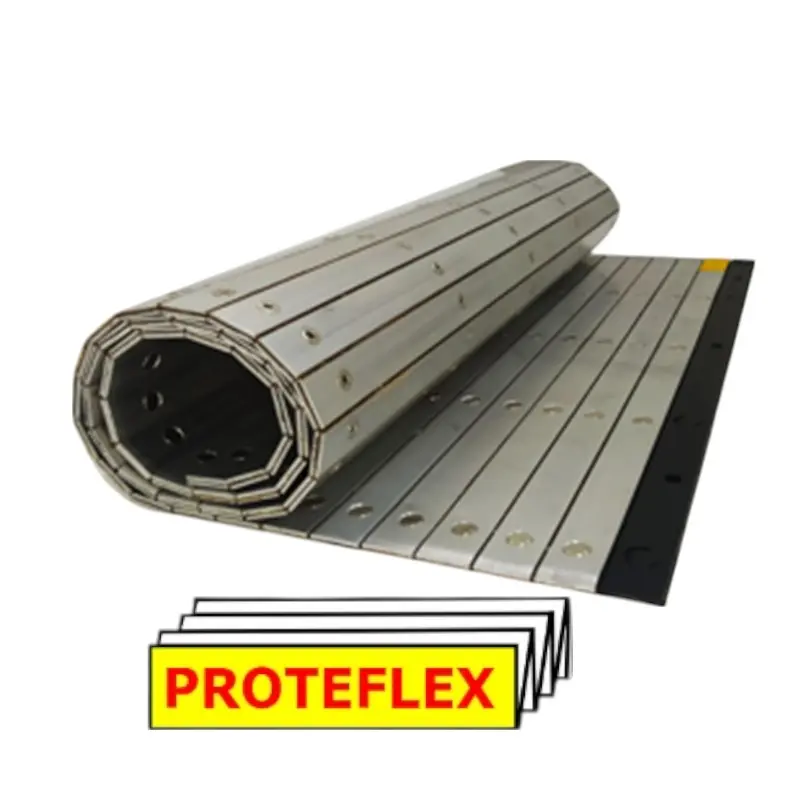

Proteção tipo esteira de Alumínio enrolável.
Fazemos projetos de proteção em 3d

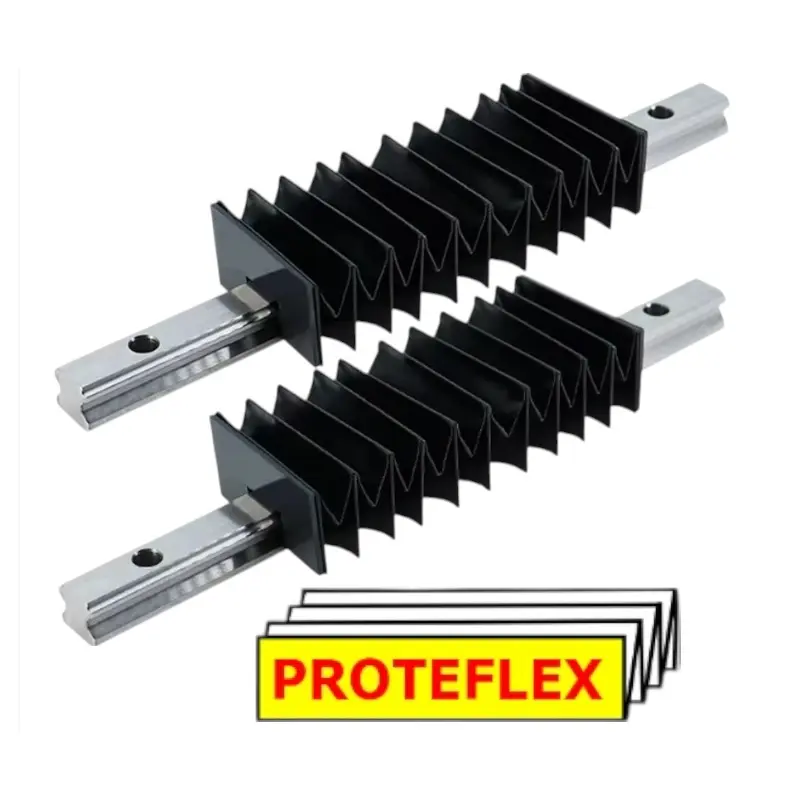

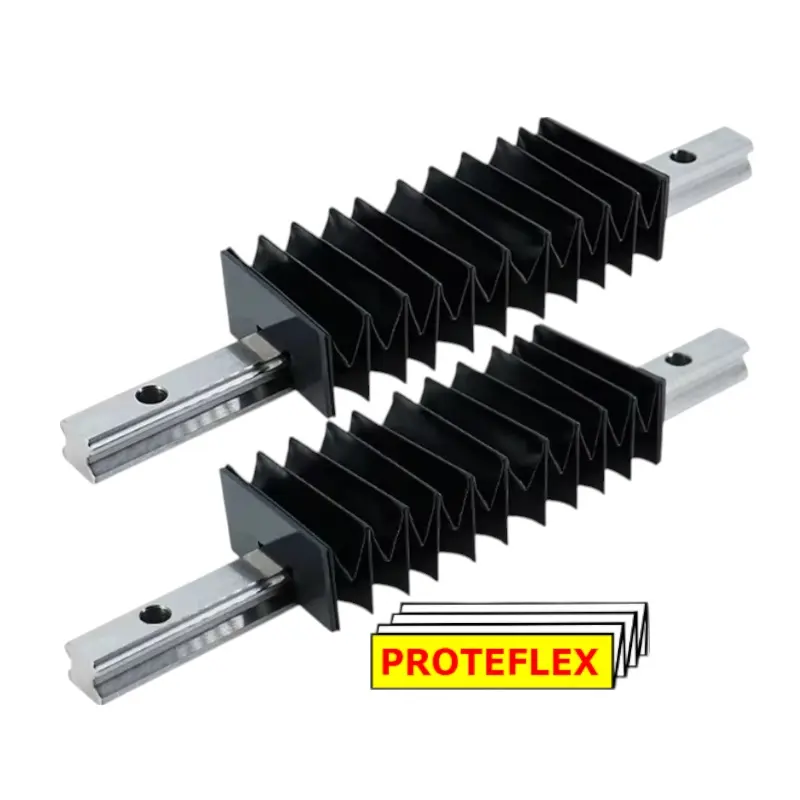

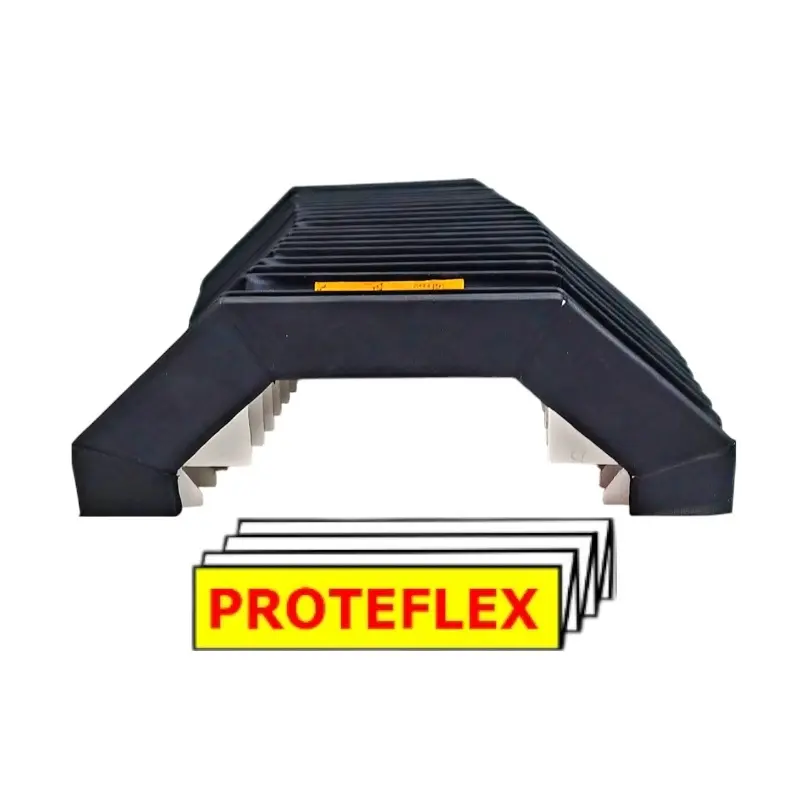

Proteção Sanfonada para guia linear.

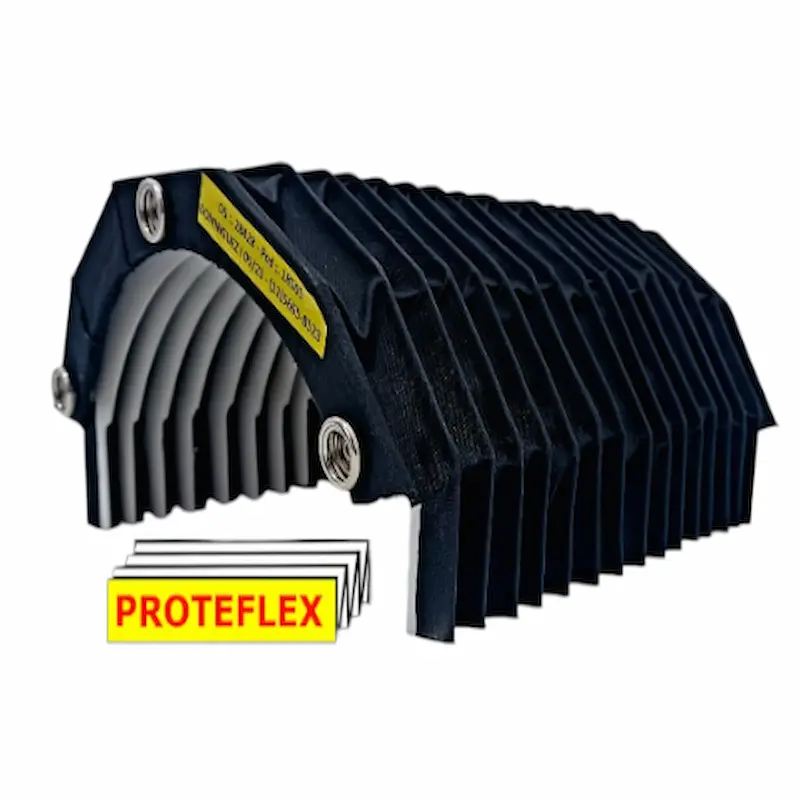

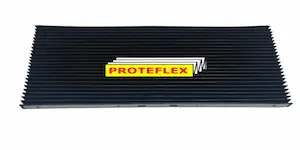

Proteção Sanfonada para Fresadora.
Proteção sanfonada para eixo.

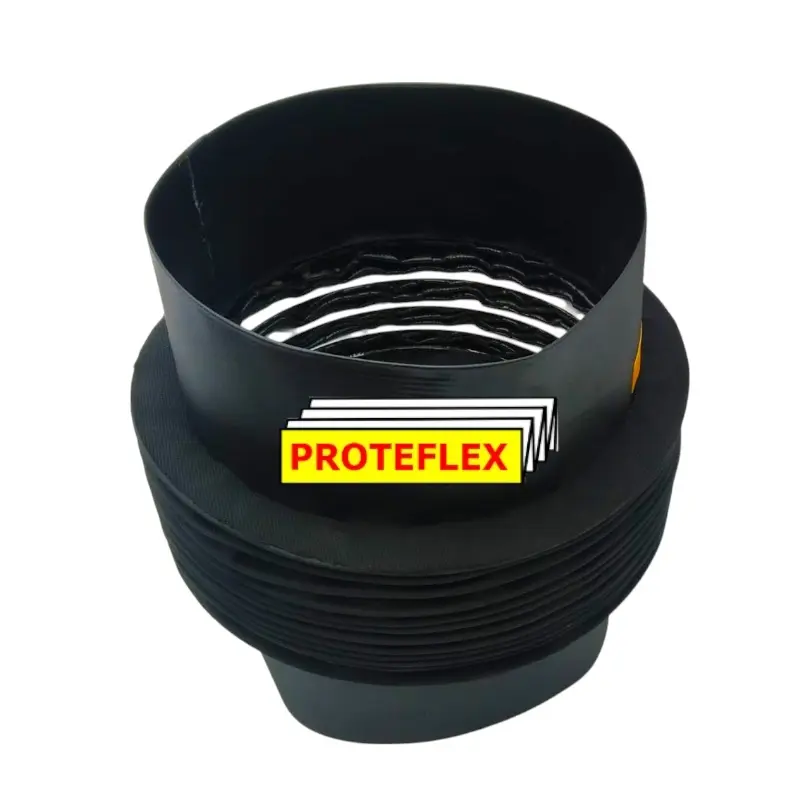

Proteção para Haste de Cilindro Hidráulico.

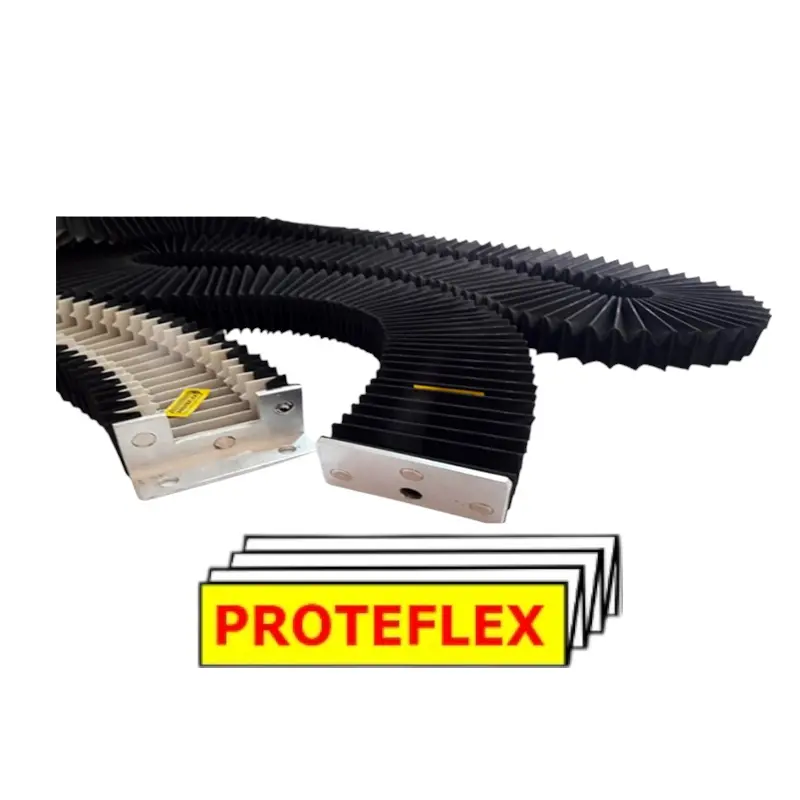

Proteção Sanfonada para guia linear.

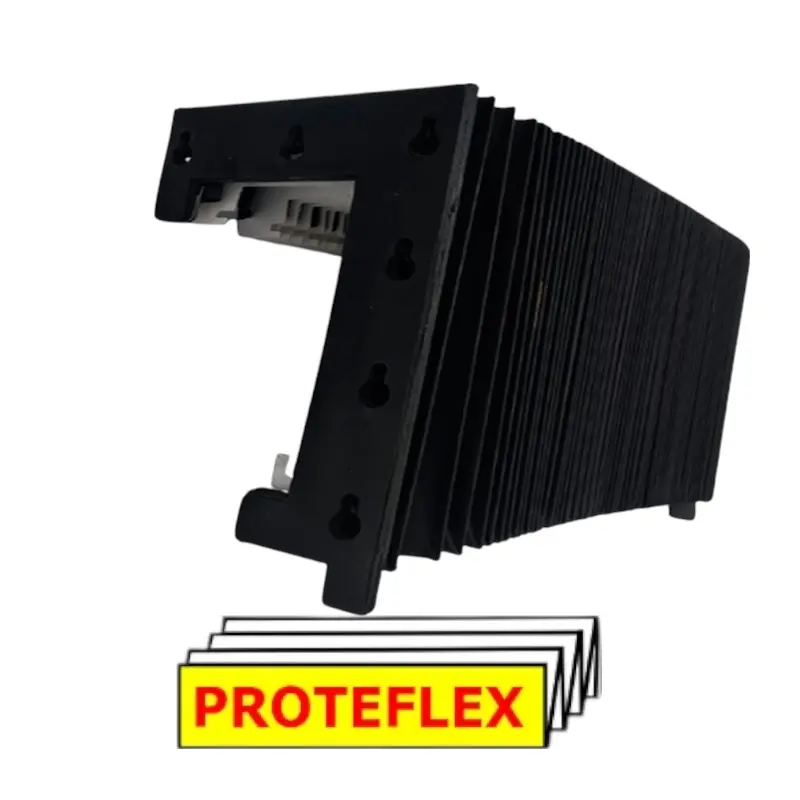

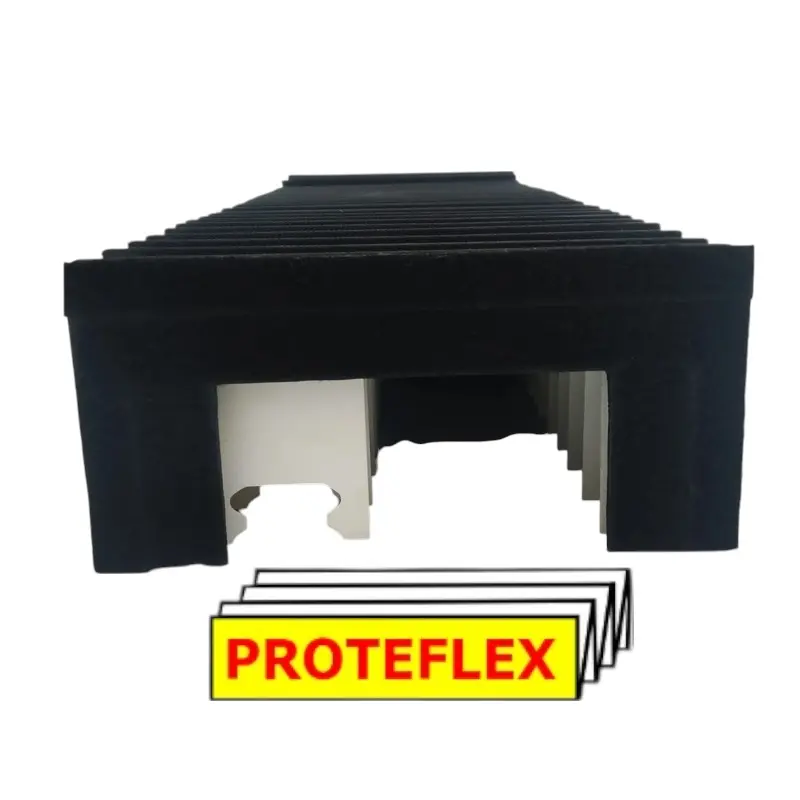

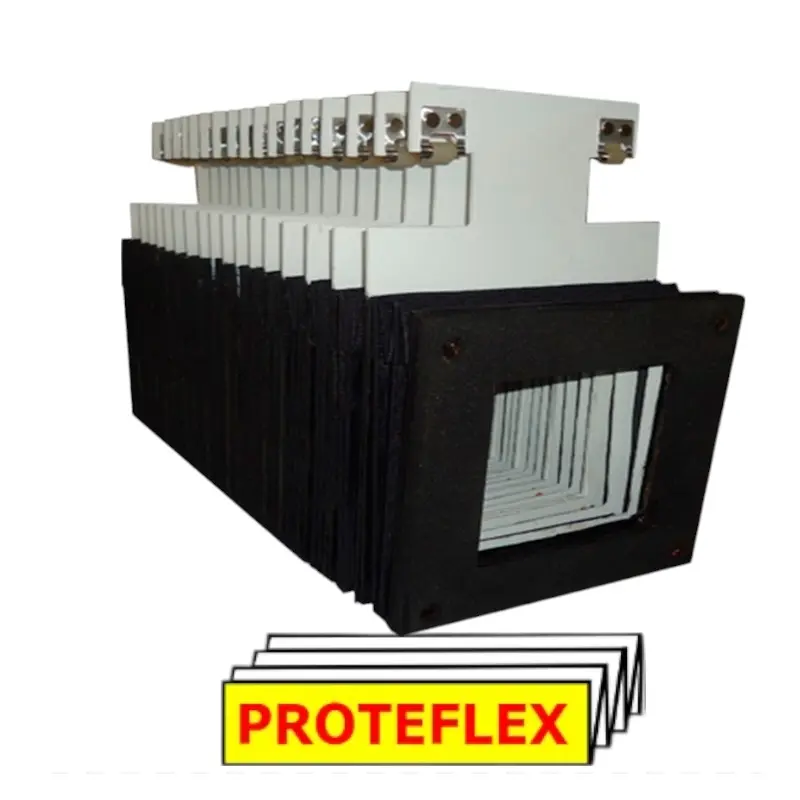

Proteção Sanfonada para Laser.
Entre em contato, temos pessoal qualificado.
Atende NR12.

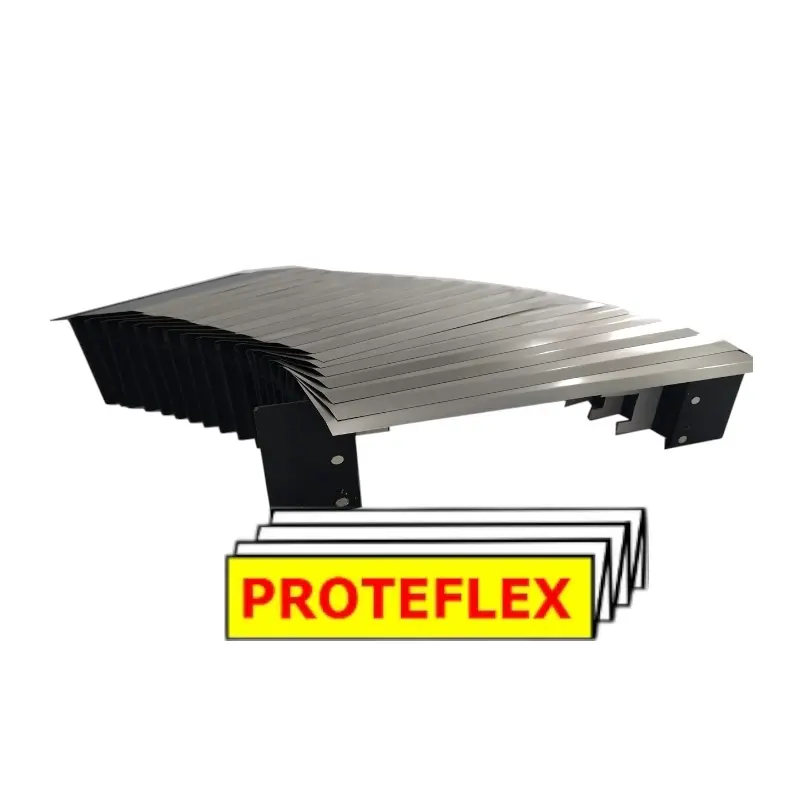

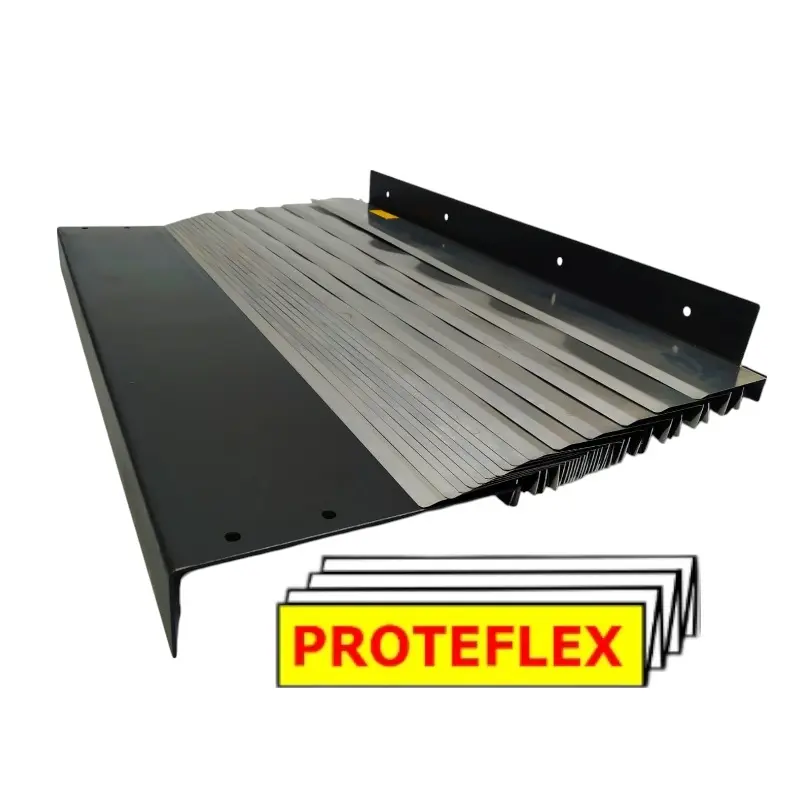

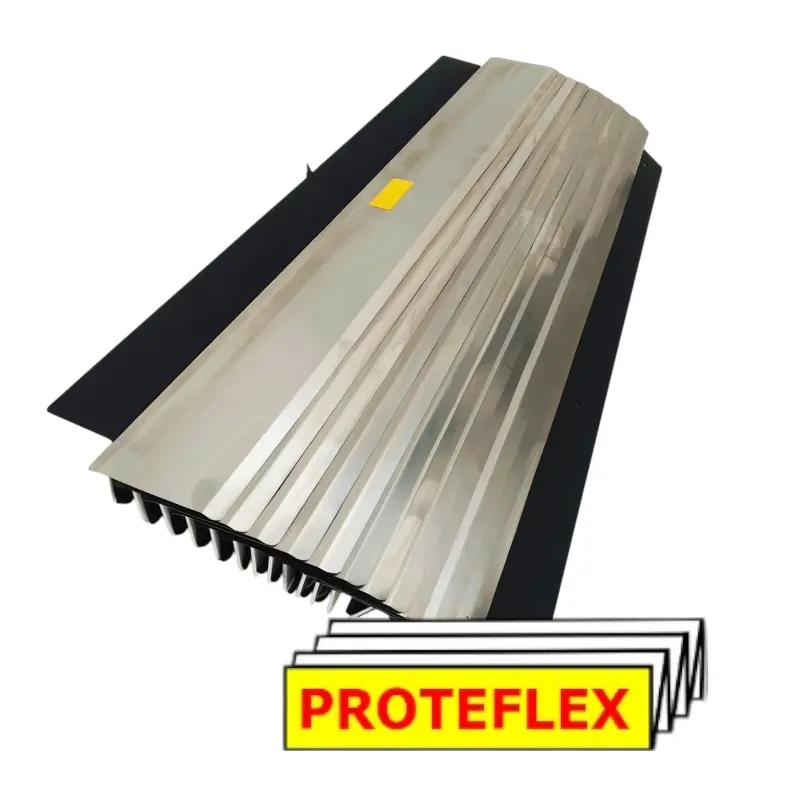

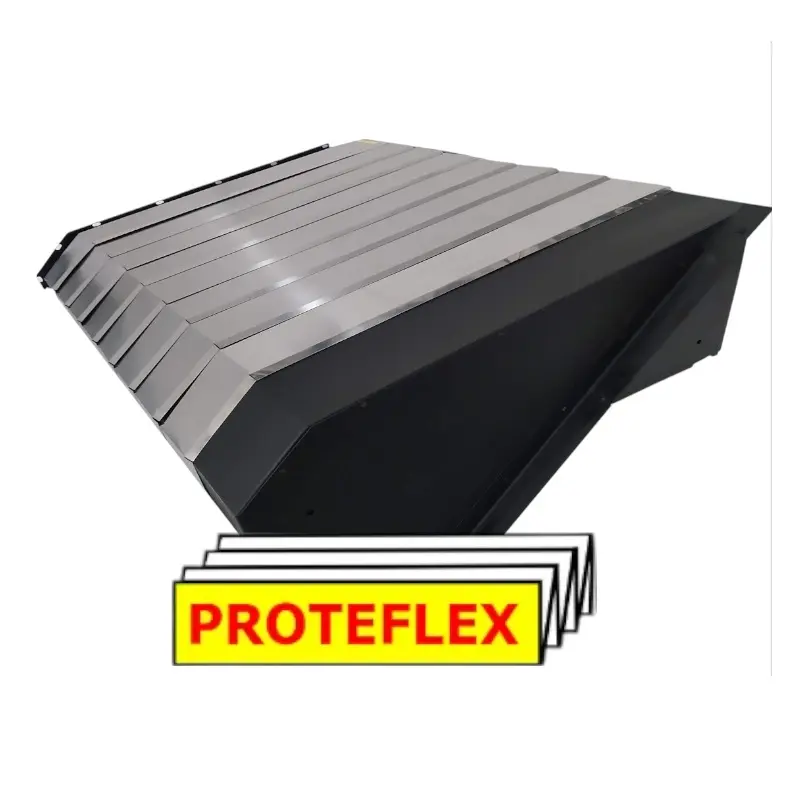

Proteção sanfonada com Laminas.

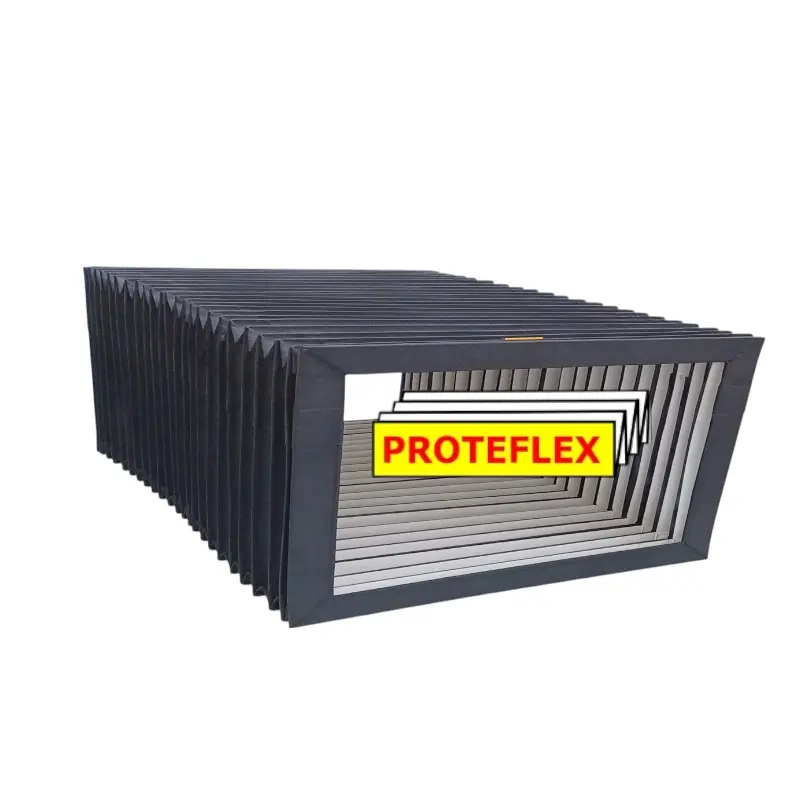

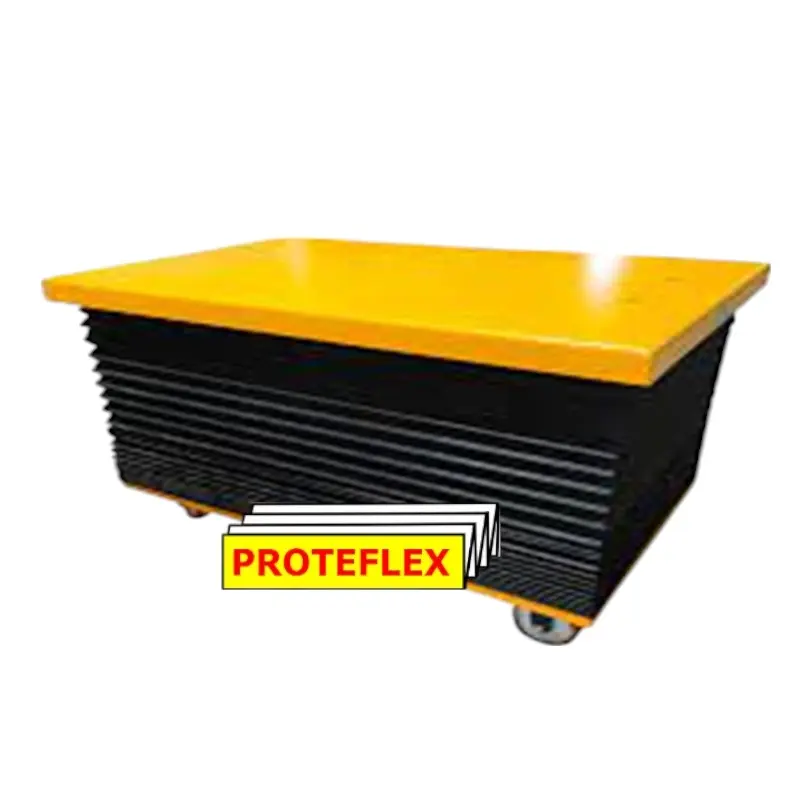

Proteção sanfonada para mesa elevatória.
Proteção de pequeno medio e grande porte.
Proteção sanfonada contra pó.
Proteção sanfonada contra água.
Proteção sanfonada contra objetos cortantes.
Proteção sanfonada contra Alta temperatura.
Proteção sanfonada contra óleo.
Proteção sanfonada NR12.
Proteção sanfonada contra respingo de solda.
Proteção sanfonada especiais.
Proteção sanfonadas para haste.

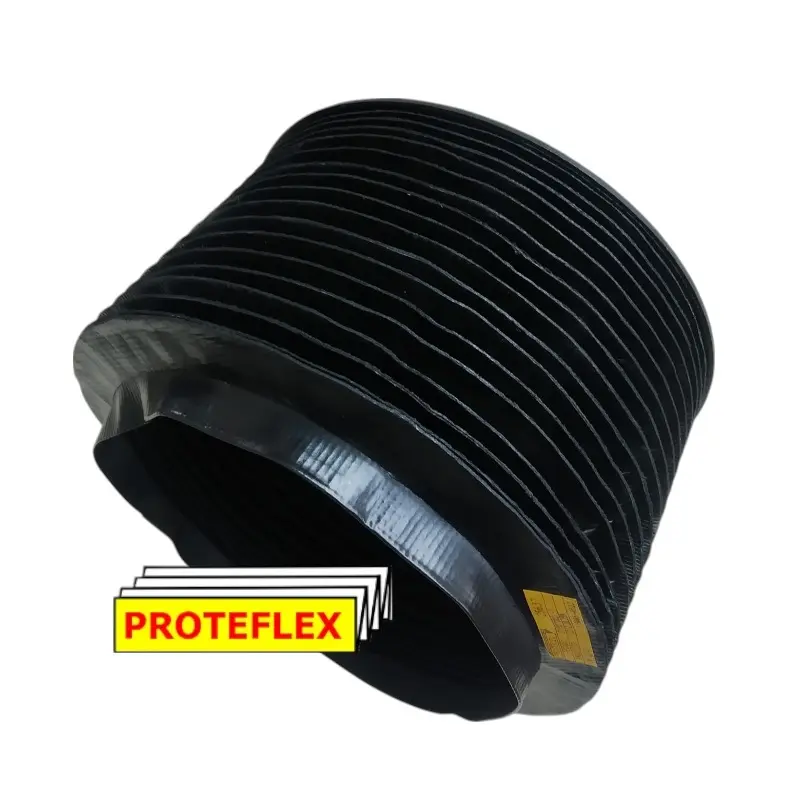

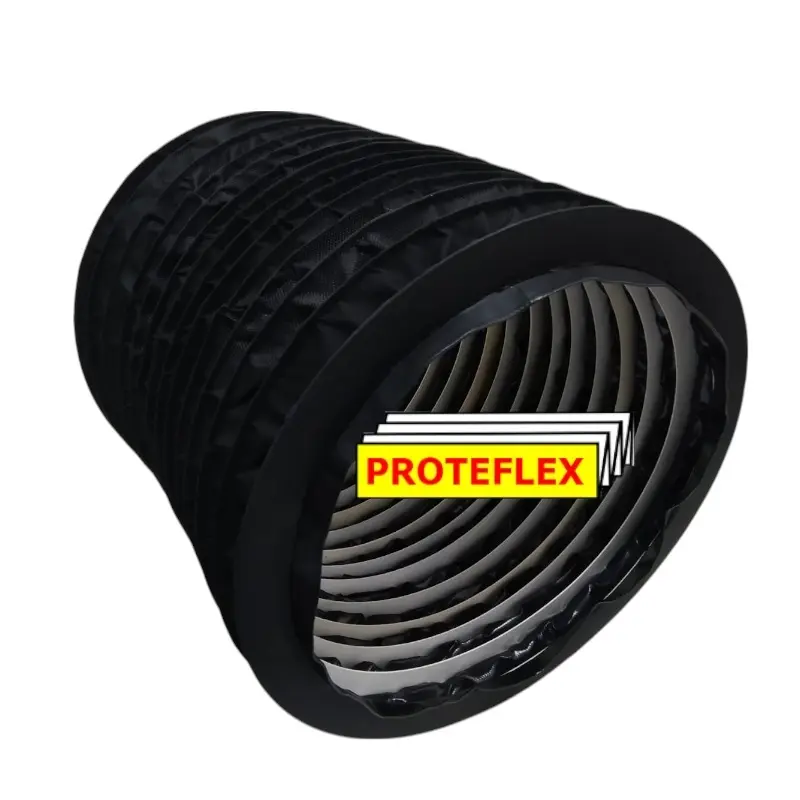

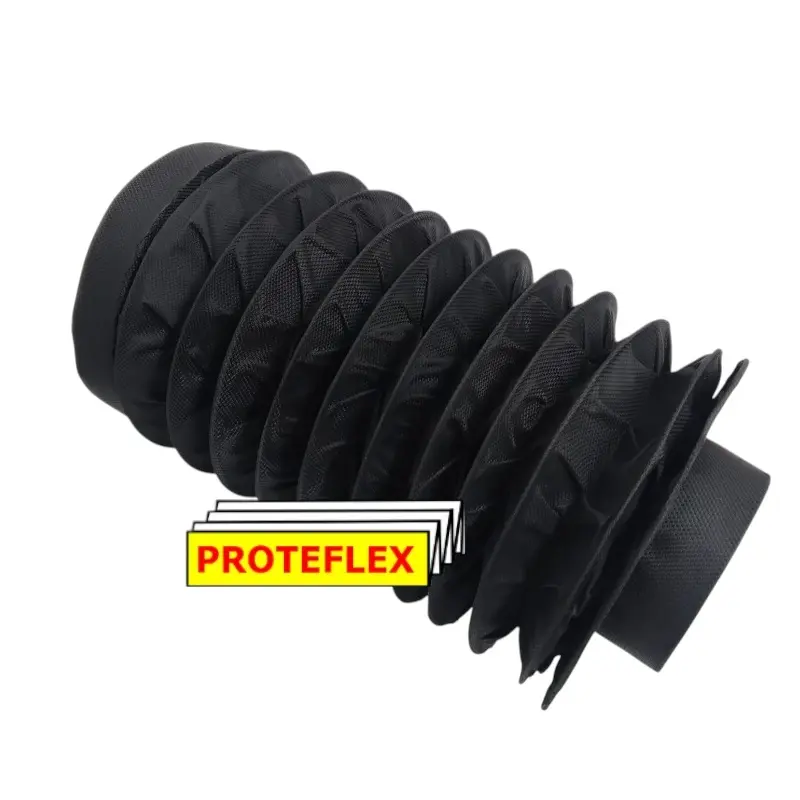

Proteção cilíndrica.

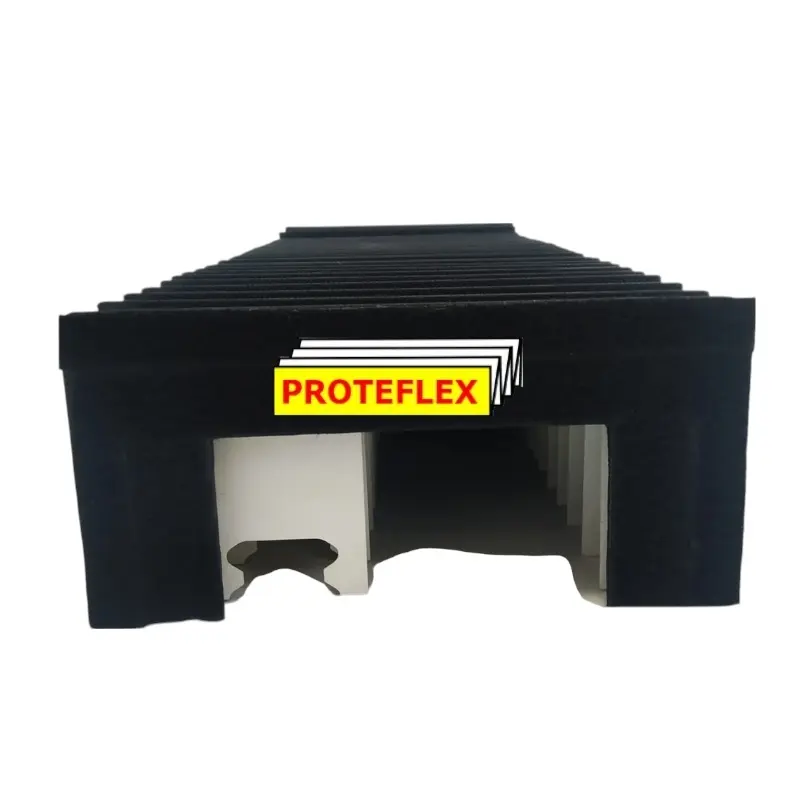

proteção sanfonada para maquina laser.
Proteção sanfonada industrial.
Proteção sanfonada para cilindros.
Proteção sanfonada para eixo.
Proteção sanfonada para fuso.
Proteção Sanfonada para guia linear.
Proteção Sanfonada para Fresadora.
Proteção sanfonada para eixo.
Proteção para Haste de Cilindro Hidráulico.
Proteção Sanfonada para guia linear.
Proteção Sanfonada para Laser.
Fabricamos proteção sanfonada sob medida.
Desenvolvemos projeto de proteção sanfonada.
Proteção sanfonada para maquina multifio.

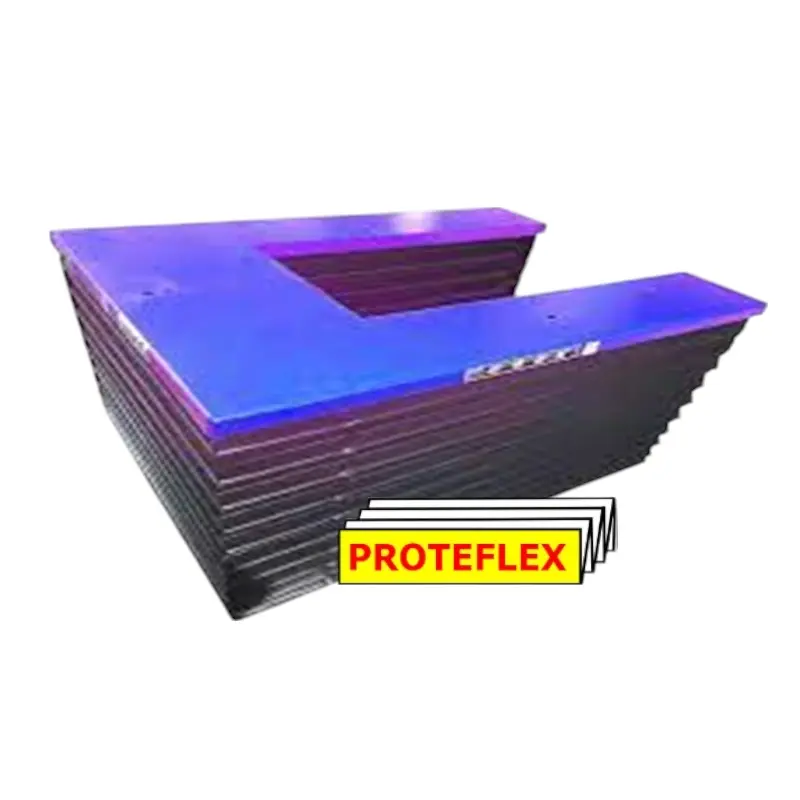

Proteção sanfonada para plataforma elevatória.
